Zemin Enjeksiyonu

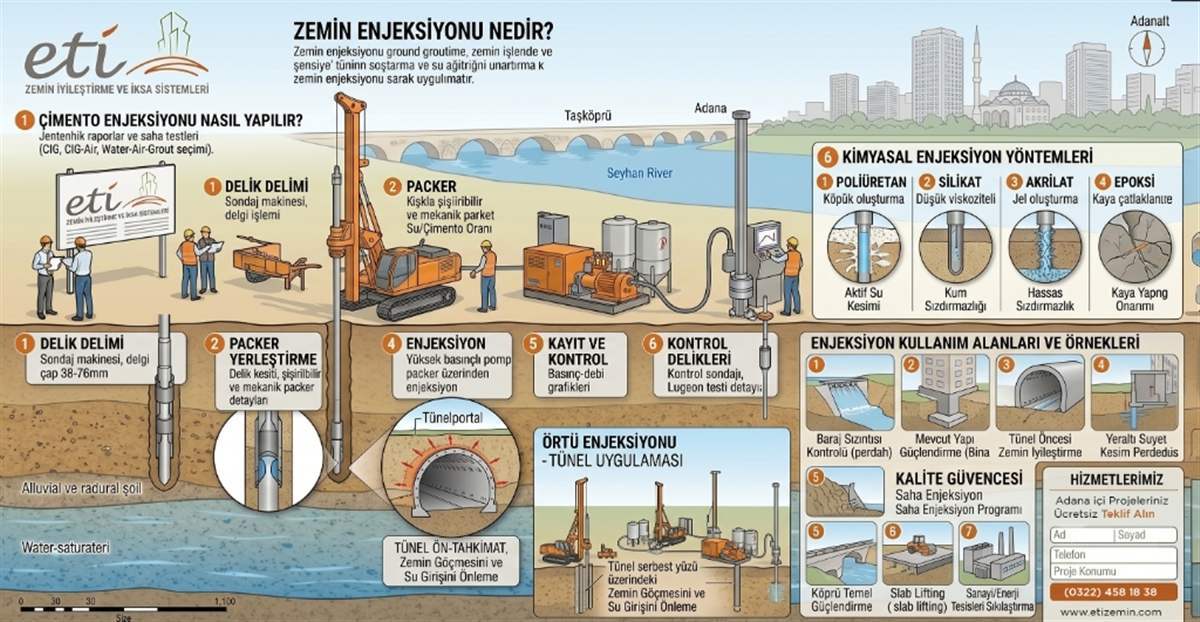

Zemin Enjeksiyonu Nedir?

Zemin enjeksiyonu (grouting), zemin veya kaya kütlesi içindeki boşluklara, çatlak ve gözeneklere akışkan hâldeki malzemelerin (çimento şerbeti, kimyasal maddeler veya özel karışımlar) basınçlı olarak enjekte edilmesi ve bu malzemelerin katılaşmasıyla zeminin fiziksel ve mekanik özelliklerinin iyileştirilmesi işlemidir. Enjeksiyon yöntemi; zemini sıkıştırır, gözenekleri kapatır, geçirimsizliği artırır ve kayma dayanımını geliştirir.

Zemin enjeksiyonu uygulamalarında birden fazla yöntem mevcuttur ve her biri farklı zemin koşulları, proje gereksinimleri ve bütçe kısıtlarına göre seçilmektedir. Arzemin Mühendislik, Türkiye genelinde çimento bazlı ve kimyasal enjeksiyon uygulamalarını anahtar teslim olarak gerçekleştirmekte; sahaya özgü enjeksiyon programı hazırlayarak kalite güvencesiyle hizmet sunmaktadır.

Çimento Enjeksiyonu Nasıl Yapılır?

Çimento enjeksiyonu, su-çimento karışımından oluşan çimento şerbetinin (grout) belirli aralıklarla açılan delikler aracılığıyla zemin veya kaya içine basınçlı olarak enjekte edilmesi işlemidir. Uygulama adımları şöyledir:

1. Delik Delimi: Proje planına göre belirlenen ızgara aralıklarında, uygun çap (38-76 mm) ve derinlikte sondaj delikleri açılır.
2. Packer Yerleştirme: Enjeksiyon basıncının kontrollü uygulanması için deliğin belirli noktalarına şişirilebilir veya mekanik packer (tıkaç) yerleştirilir.
3. Şerbet Hazırlama: Su/çimento oranı proje şartnamesine göre belirlenerek kolloidal karıştırıcıda homojen çimento şerbeti hazırlanır. Gerektiğinde bentonit, katkı maddesi veya kum eklenir.
4. Enjeksiyon: Şerbet, enjeksiyon pompasıyla packer üzerinden zemine veya kayaya belirli basınç limitlerinde (genellikle 5-30 bar) enjekte edilir.
5. Kayıt ve Kontrol: Her delikteki basınç-debi grafikleri anlık olarak kaydedilir; alınan şerbet miktarı tasarım kriterleriyle karşılaştırılır.
6. Kontrol Delikleri: Enjeksiyon sonrası kontrol delikleri açılarak enjeksiyonun etkinliği doğrulanır (Lugeon testi veya standart penetrasyon deneyi).

Kimyasal Enjeksiyon Yöntemi

Kimyasal enjeksiyon, çimento şerbetinin giremeyeceği kadar ince gözenekli zeminlerde veya aktif su akışı bulunan ortamlarda çimento enjeksiyonuna alternatif ya da tamamlayıcı olarak uygulanan bir yöntemdir. En yaygın kimyasal enjeksiyon malzemeleri şunlardır:

• Poliüretan Enjeksiyonu: İki bileşenli poliüretan reçine, zemin suyuyla temas ettiğinde hızla genişleyerek köpük oluşturur. Aktif su sızıntılarında ve acil sızdırmazlık uygulamalarında en etkili çözümdür. Çok hızlı sertleşme süresi (saniyeler-dakikalar) sayesinde aktif su akışını durdurabilir.
• Silikat Enjeksiyonu: Sodyum silikat bazlı malzeme, sertleştirici kimyasal ile reaksiyona girerek jel oluşturur. Kum ve silt zeminlerde gözenek sızdırmazlığı için uygulanır; düşük viskozitesi sayesinde ince gözeneklere nüfuz eder.
• Akrilat Enjeksiyonu: Çok düşük viskoziteli akrilat bazlı kimyasallar, su içinde çözünme olmaksızın gözenek içinde jel oluşturur. Hassas sızdırmazlık uygulamaları ve laboratuvar ortamında kontrollü test gerektiren projelerde tercih edilir.
• Epoksi Enjeksiyonu: Kaya çatlaklarında yapısal onarım ve birleştirme amacıyla kullanılan iki bileşenli sistemdir. Sertleşmiş epoksi, ana kayadan daha yüksek dayanıma sahiptir.

Örtü Enjeksiyonu

Örtü enjeksiyonu (umbrella grouting veya canopy grouting), özellikle kentsel alanlarda tünel kazısı yapılmadan önce tünel serbest yüzü üzerindeki zemini geçirimsiz ve dayanımlı bir örtü (şemsiye) gibi kaplama yöntemidir. Tünel ağzından veya zemin yüzeyinden belirlenen açılarda çok sayıda delik açılarak enjeksiyon yapılır; bu sayede tünel kazısı sırasında zemin göçmesinin ve su girişinin önüne geçilir.

Örtü enjeksiyonu, özellikle kohezyon değeri düşük gevşek ve suya doygun zeminlerde, kentsel dokuya yakın geçen metro ve tünel projelerinde kritik bir ön-tahkimat yöntemidir. Arzemin Mühendislik, bu alanda gerekli teknik donanım ve mühendislik uzmanlığıyla Türkiye ve çevresinde hizmet sunmaktadır.

Enjeksiyon Kullanım Alanları

• Baraj ve rezervuar temel sızıntısı kontrolü (perdah enjeksiyonu)
• Mevcut yapı temeli güçlendirme ve oturma düzeltme
• Tünel inşaatı öncesi zemin iyileştirme ve su kesimi
• Yeraltı suyu kesim perdeleri ve geçirimsiz bariyer oluşturma
• Bodrum ve istinat yapılarında su sızıntısı onarımı
• Kaya şevlerinde çatlak doldurma ve stabilizasyon
• Köprü ve köprü ayağı temel güçlendirme
• Endüstriyel depo zeminlerinde farklı oturma düzeltme (slab lifting)
• Sanayi ve enerji tesislerinde zemin sıkılaştırma
